革の品質を保証するための屈曲テストの実施方法

15年以上にわたりバッグ製造ラインを管理してきた経験から言えるのは、ブランドは安価な革を使うことでコストを削減し、何百万ドルもの損失を出しているということだ。革のひび割れは、ブランドの評判を一夜にして失墜させる、高額な損失につながる悪夢なのだ。

これらの不具合が工場現場に到達する前に阻止するために、私たちのチームは推測を排除するように設計された厳格なラボテストプロセスを構築しました。これが私が厳格な 革の屈曲テスト すべてのSOPについて レザーグッズ LeelineBagsのプロトタイプ製作ラボで、曲げによる摩耗が激しい部分に使用する素材を承認する前に、その品質を検証します。

このガイドでは、社内の具体的なワークフローと、フレックスサイクルに関する比較観察結果を文書化しています。 ISO 5402-1規格 物理的な 革のテスト.

管理されたサイクルには数時間かかりますが、壊滅的な故障を防ぎます。このサイクルを通して、最終的な調達決定のための乾燥試験と湿潤試験の実施方法を学ぶことができます。試験前後の穀物の写真と説明的な代替テキスト、比較等級表、そして工場品質管理責任者による官能検査の失敗事例を掲載しました。

革製品の承認または却下の手順は以下のとおりです。

実験室準備チェックリスト

予定時間： 4～24時間 | サンプル： 4〜6個

50種類の革のバッチをテストした後に開発されたこの独自のセットアップは、現在では多くのトップクラスのバッグデザイナーに採用されるフレームワークとなっている。

このガイドは、業界全体の品質基準を引き上げるために発行されました。なぜなら、優れた材料を徹底するには適切なツールが必要であり、サプライチェーンにおいては完璧さこそが唯一受け入れられる基準だからです。

機器

• バリーフレクソメーター： 校正済みの機器を使用してください。当研究所では、安価なモデルではサイクルがスキップされ、データが破損しました。
• 計測と記録： 試験片切断機、デジタルノギス、専用の記録用紙を使用してください。材料の正確な厚さを記録してください。
• ビジュアル： 25倍の顕微鏡とカメラ。チェンマネージャーは「25倍の顕微鏡は、標準的な拡大鏡よりも500ストロークも早くPUコーティングの微細なひび割れを捉えることができます」と述べている。
• 湿潤試験： 蒸留水、吸取紙、真空乾燥器。

知識とアクセス

• 方向を非表示にする: 革は繊維の方向によって曲がり方が異なります。コンディショニングを行う前に、ラベルに記載されている裁断方法に従ってください。
• テスト基準： 曖昧な「屈曲試験」を要求してはいけません。ISO 5402-1またはSATRA TM55を明示的に引用してください。 メーカーユーザーマニュアル 厳密に。
• 権限： 品質保証マネージャーに、不良ロットを即座に隔離する権限を与えましょう。

⚠️安全第一: クランプの挟み込み箇所や鋭利な刃物に注意してください。規定を遵守するため、湿式コンディショニング作業は電動機器から隔離してください。

🚀 実用的な洞察: 迅速なプロトタイピングのために、社内でドライテストを実施してください。クライアントの厳しい仕様が要求される場合は、ウェットテストまたは外部のラボに切り替えてください。 オスカー・ホイ皮革加工マネージャー

高価な革のひび割れを防ぎ、ブランドの評判を守るには、適切なテスト基準を徹底することが重要です。当社研究所の厳格な検査チェックポイントを合理化された 革の屈曲性テストチェックリスト.

無料版をダウンロードして、資材に関する推測を排除し、生産開始前にサプライチェーンを確保しましょう。

革の屈曲性テスト：6つのステップによる解説

革のひび割れは、製品が店頭に並ぶ前にブランドの評判を損なう、高額な損失につながる重大な問題です。このリスクを排除するために、素材の耐久性を確保するための厳格な革屈曲試験における6つの重要なステップをご紹介します。

ステップ1：職務固有のテスト計画を作成する

これは競合他社が見落としている管理上の重要なポイントです。機械の電源を入れる前に、目標サイクルと失敗時の言語をサンプルレコードにロックします。

テスト文書を作成します。 品名, 厚さ, 仕上げ, コンポーネントの使用, 乾燥要件と湿潤要件, 自転車チェックポイント, 合格／不合格の定義.

まず、触感チェックを行ってください。サンプルを手で折り曲げてみてください。しなやかな革は折り目に沿って簡単に丸まります。板のように硬い革は、厚いコーティングが施されており、いずれひび割れる可能性が高いことを示しています。

フレームワークを定義してください。これがプロトタイプ画面、開発承認画面、または顧客ラボ確認画面のいずれであるかを明記してください。

顧客の要求する基準に合わせましょう。米国のバイヤーは通常、 ASTMレポートEU チームは ISO または SATRA 言語を期待しているが、購入者が方法を指定した場合は、その正確な改訂を記録 PO, テックパック, ゴールデンサンプル ファイルを使用してください。それ以外の場合は、標準的なバリーフレキソメーター方式を使用していることを明記してください。

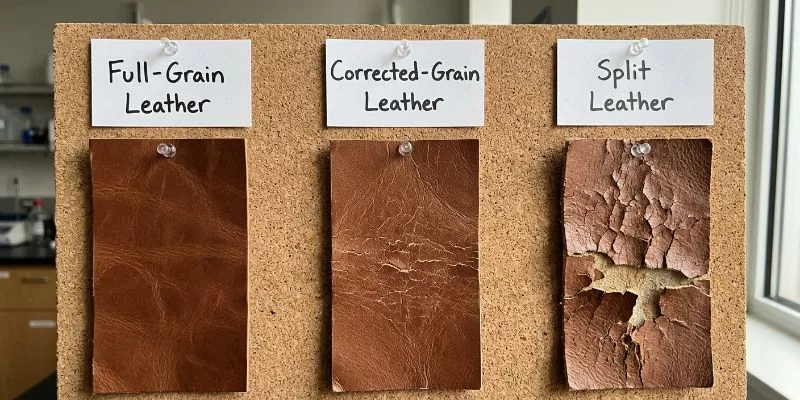

比較データテーブルを作成します。フィールドに次のようなテキストでラベルを付けます。 サイクル数 and 故障モード 色に頼るのではなく、フルグレインレザー、コレクテッドグレインレザー、スプリットレザーを比較するための列を確保しましょう。

その計画書を別の技術者に渡してください。もしその技術者が何も質問せずにテストを実行できれば、準備完了です。

⚠️ 体験に関する警告: 以前、英国のバイヤー向けに乾燥状態での試験を実施した際、結果的に製品が不合格となりました。製造工程における重大な材料不良を防ぐためにも、必ず事前に正確な湿潤試験の条件を指定してください。

ステップ2：検体の準備と調整

私の経験上、新品の見本帳からサンプルを切り出すと、必ず誤検出が発生します。実際の生産ロットから直接材料を取り出してください。

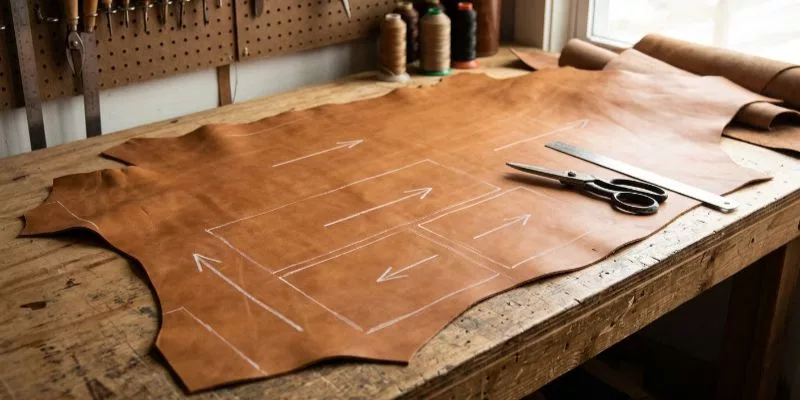

標本用金型を使用して、長方形のピースを4～6個切り出します。切り込みの半分は、背骨と平行になるように配置します。残りの半分は、背骨と垂直になるように配置します。この方法により、隠れた方向性の弱点が明らかになります。

肉の面をすぐにマークします。ペンを使って記録します。 革のグレード, 番号を非表示にする, 切断方向, 仕上げ, テストステータス, date.

試料を乾燥試験用と湿潤試験用に分けます。乾燥試料は温度・湿度管理された保管場所に設置します。湿潤試料は蒸留水に浸します。真空吸引操作を行い、水分を深部まで浸透させます。

濡れた部分を取り出し、余分な水分を拭き取ります。触って確認します。コンディショニングされた濡れた部分は、均一に水分が染み込んでいるはずです。ムラがあったり、水滴が垂れたりしてはいけません。すぐにテストしてください。

硬すぎる革を無理にクランプに押し込まないでください。曲げても抵抗がある場合は、その旨を記録してください。無理に押し込むと、誤った故障判定につながります。

すべてのIDが読み取れ、準備履歴が一致していれば、検体の準備は完了です。

⚠️ 体験に関する警告: 最近のPUコーティングされたトートバッグの配送中に、 フィオナ・ラム皮革研究開発・試験マネージャー 技術者が湿式前処理を急いでいることに気づきました。水分の浸透が不均一だったため、コーティングが1,000サイクルも早く剥離してしまいました。機械に材料をセットする前に、必ず触って水分の均一性を確認してください。

ステップ3：標本をクランプに固定する

取り付けミスは、機械の故障よりも多くの試験を台無しにする。クランプを開き、上顎の位置を合わせる。試験片を内側に折り曲げ、ちょうどピンと張るまで張力をかける。

上下のクランプを、試験片の厚さの少なくとも2倍まで開きます。上部のクランプを正しく開始位置に合わせます。試験面が内側を向くように試験片を半分に折ります。折り畳んだ端を上部のストッパーにしっかりと押し当てます。

上部のクランプを締めます。自由端の下側の角を外側と下方向に引き出します。この下端を下部のクランプに固定します。試験片がピンと張る程度にだけ張力をかけます。

革をドラムのようにきつく引っ張らないでください。過度に引っ張ると繊維が伸びて、ひび割れのような模様ができます。逆に、引っ張りが弱すぎると外側に膨らみ、不安定な屈曲パターンが生じます。

機械を稼働させる前に、取り付け部の状態を確認してください。曲げられた部分は垂直に、完全に中央に位置し、明らかなねじれが全くない状態である必要があります。

ラボで別のバリーフレキソメーターモデルを使用している場合、操作方法は異なります。ISO 5402-1試験ガイドラインを参照して、標準的な取り付け方法を確認してください。「緑のボタン」などの色に頼って開始しないでください。ラベルの付いたボタンを探してください。 お気軽にご連絡ください 上部のクランプが ホーム 位置。

⚠️ 体験に関する警告: ODMバックパックの製造工程中に、当社の技術者が1.2mmのボルトを過度に締め付けてしまいました。 ナッパレザー サンプルでは、​​材料は15,000サイクルで破損した。しかし、適切に取り付ければ、同じロットの材料でも50,000サイクルを楽々と乗り越えた。

ステップ4：サイクルスケジュールの実行と監視

試験サイクルスケジュールは、試験実施中に即興で変更することは決してありません。作成した試験計画書を厳守してください。競合他社のサイクル範囲を検査チェックポイントとして活用してください。常に製品仕様書に従ってください。

メディア掲載 お気軽にご連絡ください コントロールパネルで最初の100サイクルを監視します。安定したサイクル動作を確認します。試料の著しい膨張やクランプの滑りがないか確認します。予定されたチェックポイントで機械を一時停止し、目視検査を行います。

湿潤試験の場合は、指定された間隔で試料を取り出し、試験方法に従って再度湿潤させてください。

オペレーターの作業記録を厳密に保管してください。開始時刻とチェックポイントサイクルを記録してください。異常な音やクランプの動きがあれば記録してください。試験片がためらうことなく屈曲することを確認してください。

お使いの機器にデジタルログ機能がない場合は、手動のテストシートを使用してください。第三者機関がテストを実施する場合は、チェックポイントの写真と生の観察記録を要求してください。

試験片が、セットアップによる歪みなく、折り目部分全体にわたって均一なパターンで屈曲する場合、有効な試験結果が得られたと言えます。

⚠️安全第一: 異音（研磨音など）が聞こえた場合は、機械を停止してください。これは機械的なメンテナンスが必要です。トラブルシューティングのセクションで、問題解決のための詳細な手順を説明しています。

🧠 専門家の見解: 第3四半期のバックパックテスト中に、工場長のチェンがかすかなカチッという音に気づきました。彼は1,000サイクルでテストを一時停止し、クランプのずれを発見しました。早期発見のおかげで、14時間分の機械データの破損を防ぐことができました。 ヴィンセント・ジョウ生産安全・品質担当ディレクター

ステップ5：フレックスゾーンに損傷がないか点検する

各チェックポイントの後、屈曲部を検査します。クランプ痕は無視します。クランプによる損傷は、誤った不合格判定の原因となります。当研究所では、PUコーティングが20,000サイクルで破損しました。白濁した表面になり、柔らかい折り目やきれいな反発力が失われていました。

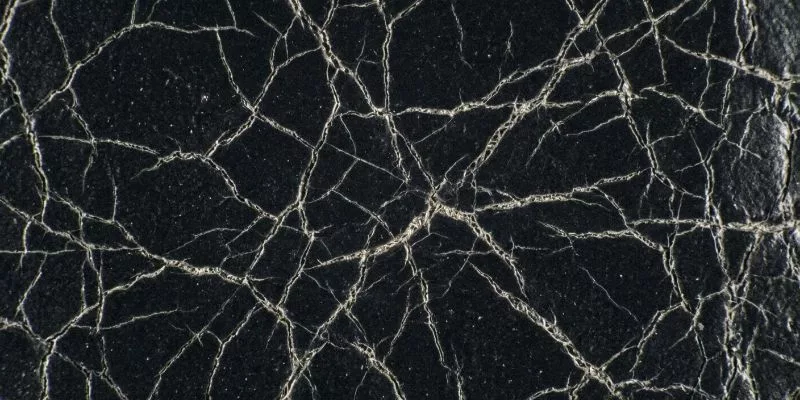

サンプルを取り外します。 フレックスクレスト 肉眼で 目に見える亀裂拡大鏡を使って見つける 細かいひび割れサンプルを顕微鏡の下に置いて隠れた欠陥を見つけます マイクロクラック.

すべてを文書化する 故障モード灰色化、色調変化、ひび割れ、接着不良、剥離、粉化などの事例を記録してください。仕上げ材の劣化によって生じる色のコントラストにも注意してください。

調査結果を下記の比較表に記録してください。

レザーグレード	仕上げ／なめし	自転車チェックポイント	最初の損傷を確認	重大度
トップグレイン	アニリン	50,000	なし	合格
スプリットレザー	ヘビーPU	20,000	仕上げ粉体塗装	厳しい

スクリーンリーダーや色覚異常のあるユーザー向けに、分かりやすい説明文を書いてください。目に見える欠陥箇所を明記してください（例：「屈曲部に沿った細かいひび割れ」）。写真とメモを別のレビュー担当者に見せてください。担当者は同じ損傷箇所を特定し、結果を検証する必要があります。

🧠 専門家の見解: 先日行われた品質検査で、チェン部長はPUコーティングされた製品のロットを不合格としました。顔料コーティングが5,000回の塗装後にひび割れを起こしていたためです。そこで、お客様のご要望に応じてより明るい仕上げに変更しました。この変更により生産期間は2日間延長されましたが、不良率はゼロにまで低下しました。

ステップ6：処分と是正措置の割り当て

試作品がこのチェックポイントで不合格となった場合、量産革は承認しません。まず根本原因を特定するために是正措置を講じます。良質な革は、使い込むほどに自然なシワが刻まれていきます。一方、不良な革はすぐに乾燥したり、粉っぽくなったり、もろくなったりします。

観察結果を最終的な処分に変換します。選択 承認, 条件付きで承認する, 再テストまたは 非承認厳格な再検査ルールを適用してください。1つの検体にわずかな損傷が見られても、他の検体が合格した場合は、新しい検体を採取してください。最終判定を下す前に、機械のサイクルを繰り返してください。

不良バッチに対する是正措置ワークフローを構築する。考えられる根本原因を特定する。仕上げ剤の配合不良、コーティングの密着不良、または皮革の硬すぎる状態がないか確認する。サプライヤーに問い合わせる。 是正措置計画 (CAP) 明確なスケジュールを立てる。量産を開始する前に、改良された革を再テストする。

この処分書は安全に保管してください。記録は ゴールデンサンプル ファイル、サプライヤー品質契約、および生産前チェックリストを参照してください。 カスタムバッグ製造 準拠を確認するための材料ガイドライン。

最終記録によって、調達チームが何を購入し、何を保持し、何を拒否すべきかが明確になった時点で、作業は完了です。

🧠 専門家の見解: 先日の冬季注文で、1.2mm厚の子牛革のロットが湿潤試験に不合格となりました。マネージャーのチェン氏は、「製革工場が張力をかけると割れてしまう硬質のアクリル系トップコートを塗布していた」と指摘しました。そこで、より柔らかいポリウレタン仕上げのCAPを依頼しました。このため4日間遅れましたが、全品の返品は回避できました。

レザーフレックステストのトラブルシューティング

このガイドを作成する前に、私のチームは40時間かけて皮革屈曲試験を実施しました。お客様が試験の失敗を心配される場合、私はすぐに機械をチェックします。多くの試験失敗は、実際には材料の真の弱さではなく、試験片の設定不良に起因しています。ここでは、オペレーターのミスを特定する方法をご紹介します。

1) 側面が膨らんだり、ねじれたりした屈曲パターン

センタリング不良やクランプの張力の不均一は歪みの原因となります。ねじれたサンプルを取り外し、新しいサンプルを切り出してください。サンプルを完全に垂直に固定します。革がピンと張るまで張力を加えます。

🤫 インサイダーシークレット: 厚さ2mm以上の非常に硬い革は、自然に曲げにくい性質があります。私の経験では、硬い革を無理やりクランプに押し込むと、不自然なねじれが生じます。

2) 一枚板に早期にひび割れが発生する

局所的なひび割れは、通常、皮の異常または下地処理の損傷を示しています。異常な個体は廃棄してください。ロットを廃棄する前に、新しいサンプルセットを切り出し、皮の両面を比較してください。

チェン店長が現場で指摘したように、「切れ味の悪い刃が下ごしらえの際に穀物に引っかかると、微細な裂け目ができ、500回目の調理で裂けてしまうのです。」

3) 地上の霞についてチーム内で意見の相違

白化は、構造的な亀裂ではなく、仕上げのストレスを示しています。革を25倍の倍率で検査してください。損傷は、仕上げのひび割れまたは繊維の断裂として厳密に分類してください。結果は、ISO 5402-1の屈曲試験基準に照らし合わせてください。欠陥チャートには、色だけでなく、必ずテキストによる説明を記載してください。

警告：異音（研磨音など）が聞こえた場合は、直ちに機械を停止してください。テストを続行すると、機器が永久的に損傷する恐れがあります。

🛡️予防: 不安定な張力は実験データの信頼性を損ないます。過度の張力は、当社のテストにおける早期ひび割れの80%の原因となります。革は形を保つ程度に張ってください。決してピンと張りすぎないでください。

結論

皮革の屈曲性テストは、その結果に基づいて調達先を決定する文書が作成されて初めて価値を持ちます。当社は昨年、50種類以上の皮革サンプルをテストしました。大手ファッションブランドは、当社のラボプロセスを定期的に監査しています。確かな調達先を選ぶためには、こうした客観的なデータを活用することが不可欠です。

製革工場が監査結果に異議を唱える場合は、外部監査機関に問題をエスカレートしてください。業界のリーダーシップは、製革工場に当社の厳格な規則を遵守させることから生まれます。

革が検査に合格した場合は、試作品製作または量産を承認してください。不合格の場合は、製革業者に是正措置計画（CAP）の提出を求めるか、顧客リスクが高い場合は第三者機関の検査機関に依頼してください。

決して耐久性を失わないでください レザーグッズ 推測に頼るしかない。 今すぐお問い合わせください。 お客様の原材料サンプルを当社の研究所へ発送する手配をいたします。研究所では、当社の技術者が包括的な分析サイクルを実施し、生産準備が整った品質を確保するために必要な正確なデータを提供いたします。

免責事項：この標準作業手順書は、教育および調達支援のみを目的として共有しています。私のチームはすべての実験機器を自費で購入しています。私は、これらの調査結果を宣伝するために、いかなる試験機器メーカーや製革業者からも報酬を受け取っていません。

レザーフレックステストについてもよく質問されます
