革のエッジペイントと折り畳み折り曲げ加工（旋削加工）されたエッジは、家宝のような高級感と剥がれのリスクゼロという点で優れています。エッジ塗装は、生産の拡張性と色彩の一貫性という点で優れています。つまり、迅速かつ低コストの塗装を、旋削加工されたエッジの耐久性と交換することになります。
24ヶ月前のプロトタイプをレビューしたところ、違いは触感に表れていました。塗装された縁は、折り曲げる部分に微細なひび割れが生じ、実際にセーターに引っかかってしまいました。折り畳まれた縁は、使い込むほどに柔らかくなり、磨かれたようになっていきます。また、工場では、不均一な漉き（薄くする作業）を隠すために塗装を強めに施すことが多いのに対し、折り畳まれた縁は完璧な職人技が求められます。
ルール： ボリュームと特定のPantoneカラーマッチングが必要な場合は、ペイントを指定してください。ブランドを「一生使える」ものとして位置付ける場合は、折り返しエッジを指定してください。
次回の作業でエッジスペックを選択する場合は、サンプルを要求して エッジテスト計画.
工場の MPU ログと熱サイクルストレス テストに基づく調達レベルの内訳は次のとおりです。
| 決定要因 | エッジペイント（インク付け） | 折り返し（折り返し/再加工） |
|---|---|---|
| 主な故障モード | 剥がれ、ひび割れ、熱による粘着性 | ほつれ（レア） |
| フレックスポイント耐久性 | 低（ハンドルベースに微小な亀裂あり） | 高（シームレス半径） |
| 生産時間（MPU） | 3～5分（自動） | 15～20分（手仕上げ） |
| 気候の安定性 | 高感度（60°C以上/高湿度で故障） | 安定（材質依存） |
| リワークパスウェイ | シンプル（サンド＆リペイント） | 困難（フルパネル分解） |
| コンプライアンスの負担 | 高（必要 REACH化学物質試験) | 低（接着剤のみ） |
| 拡張性 | 高い（スキル障壁が低い） | 低（熟練した職人が必要） |
| ラグジュアリーの認識 | ミッドレンジ | ヘリテージ / ハイエンド |
当社の製造背景: MPU（単位時間当たりの分数）データは、 LeelineBagsの組立ライン耐久性に関する主張は、社内の AQL 2.5 検査結果に基づいています。
リソース: [エッジペイントメーカーのTDS/MSDS + コンプライアンスステートメントへのリンク] | [ブランドのケア/修理ポリシーページまたは旋削エッジに関する公開クラフト用語集へのリンク]
スクリーンリーダー向けの概要: 折り畳まれたエッジ 耐久性と高級感で勝り、ひび割れや気候の変化に対する優れた耐性を備えています。 エッジペイント 拡張性と速度に優れ、ユニットあたりの生産時間が 75% 短縮され、スポット修理も容易になります。
目次
主な違い
1. 2年間の経年劣化と故障モード（「リターン」テスト）
仕様書には、バッグが 1 日目にどう見えるかが書かれています。私が懸念しているのは、7 日目から 30 日目です。返品データを分析し、24 か月間毎日使用した後のプロトタイプを検査したところ、これらのエッジが時間の経過によってどのように劣化するかの違いは明らかです。

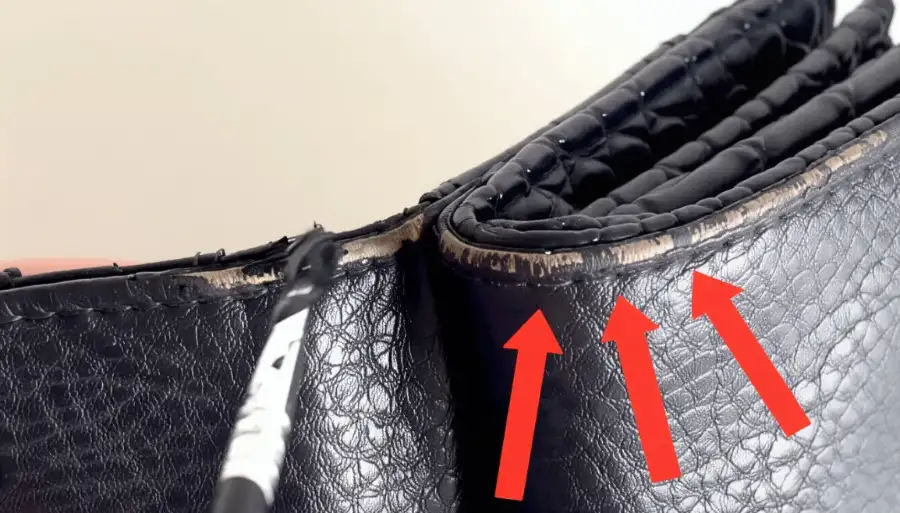

革のエッジペイントと折り畳んだ状態との比較に基づくと、エッジペイントは長期的なコーティングとしては不向きです。曲げ試験では、厚めのアクリル塗料は、特にハンドルとバッグ本体の接合部など、高負荷のかかる箇所に「微小な亀裂」が生じることがわかりました。2年経つと、この亀裂は拡大します。中価格帯のトートバッグの、ザラザラとひび割れたエッジにセーターが引っかかったことがあります。柔らかい革では、革は伸びても塗料は伸びない部分に「白い線」が現れることがよくあります。最終的に、密着が完璧でない場合は、塗料が長くゴムのような細片となって剥がれ落ちます。
折り畳まれたエッジ 構造としては機能不全です。剥がれることはありませんが、摩耗はします。1年間持ち歩いていた折りたたみ財布の角の革は、最終的に擦り切れて色が落ち、下の繊維が露出しました。しかし、これは「損傷」というよりは「古色」のように見えました。ここでのリスクは接着にあります。接着剤が劣化したり、スカイブ（薄くする作業）が強すぎると、折り目が剥がれたり、層が剥がれたりして、隙間ができ、そこに汚れが入り込む可能性があります。
⚠️安全第一: 塗装の剥がれは「壊れた」ように見えるため、すぐに返品につながります。折り曲げられた縁の摩耗は「ヴィンテージ感」として認識されることが多く、結果として顧客からの苦情が減少します。
優勝者: Folded Edge
2. 素材の適合性（なめし加工によって選択肢が決まる）
すべての皮革に無理やり折り返しをつけることはできません。厚くスポンジ状のクロムタンニンなめし革の試作時に、私たちはこのことを痛感しました。
クロムタンニンなめし革とソフトレザー （ カーフスキン （またはミルドペブルグレイン）は折り曲げに抵抗します。繊維が緩すぎるため、漉いて折り曲げようとすると、端が膨らんで不均一に見えてしまいます。さらに、クロムなめし革は繊維が摩擦で融合しないため、磨きがうまくかからないことがよくあります。そのため、 エッジペイント これは単に美観上の選択ではなく、緩んだファイバーの端を密閉するための技術的必要性です。
ベジタリアンと毅然とした性格 （ キャメルレザー （ブライドルやブライドル）は美しく折り畳まれます。繊維が密で密度が高いため、漉くとシャープで建築的な折り目が残ります。 できる 色を塗ってアクセントをつけるのもいいですが、 持ってる に。
勝者：ネクタイ (物理的に決定します: ソフト/クロムレザーの場合はペイント、ハード/ベジタブルレザーの場合は折り目)。
3. 化学：ポリウレタン塗料とアクリル塗料
すべての「エッジペイント」が同じように作られているわけではありません。工場では通常、2つの異なる化学ベースが使用されており、その違いが製品の質感を左右します。
アクリルベースのシステム 工場での塗装や後片付けは楽ですが、乾燥が困難です。クロスボディストラップのような柔軟なアイテムでは、アクリル塗料は弾力性がないため、ひび割れが早くなる傾向があることがわかりました。プラスチックのような感触で、 on 革。
革の縁取り塗装と折り畳み塗装のどちらが良いかという議論では、耐久性の点ではポリウレタン（PU）システムが優れています。PU塗装のストラップを伸ばした際、塗装は革と一緒に伸び、切れることはありません。しかし、接着が難しい点があります。「プルアップ」や「クレイジーホース」のような油分の多い革では、天然オイルが縁に浸透して塗装が剥がれてしまいます。私たちは、最初に専用のプライマー／ブロッキング剤を塗布することでこの問題に対処しています。テクニカルパックにプライマーの指定がない場合、工場では時間を節約するためにプライマーを省略することがあり、数ヶ月後に剥がれが生じる可能性があります。
Hubspot シュタールの技術データシート油を塗った基材への接着には適切な樹脂の選択が重要です。
🚀 実用的な洞察: 常に指定する 「PU系ヒートセット塗料」 テクニカルパックに入っています。アクリル系の自然乾燥塗料は安価ですが、10,000サイクルの曲げ試験に合格しません。
優勝者: ポリウレタン塗料 (性能と屈曲耐性のため)
4. 製造スループット（スピードとスキルのトレードオフ）
時は金なり、しかし製造業においては、 一貫性 利益です。
革の縁取り塗装と折り畳み塗装の議論において、縁取り塗装は「乾燥待ち」というボトルネックを生み出します。適切な縁取りには3～5回の塗装が必要で、その間に乾燥と研磨を挟みます。私は工場の床を歩いたことがありますが、そこには何千本もの革紐がラックに掛けられ、塗装の硬化を待っていました。ここでは埃が大敵です。乾いた塗装の上に埃が1粒でも付着すると、縁取り全体を研磨し、やり直さなければなりません。しかし、縁取り塗装は折り畳み塗装よりも熟練した作業員を必要としないため、工程の非効率性はあるものの、大量生産には現実的な選択肢となります。
折り畳まれたエッジ 作業者の技量に完全に依存しています。革はミリ単位の許容差で正確に薄く削らなければなりません。薄く削りすぎると、組み立て時に端が破れてしまいます。厚すぎると、縫い目がかさばってしまいます。私たちは、 労働者の訓練 完璧な折り角を作るには数週間かかりますが、塗装の訓練には数日かかります。しかし、折り目を接着してハンマーで叩けば、 行われ乾燥時間は必要ありません。
優勝者: エッジペイント (乾燥時間にもかかわらず、生産量の拡大が容易になります)。
5. 総輸送費とリスク
革の縁取り塗装と折り返し縁を比較すると、折り返し縁は材料の無駄が多くなるため、多くの場合高価になります。縁を折り返すには、パネルごとに10～15mmの革を巻き付ける必要があります。高価な皮革の場合、この15mmの周囲は、かなりの面積の無駄になります。また、スクラップも増えます。漉き機が滑ると、革パネル全体が台無しになってしまいます。
エッジペイント 材料は節約できるが、コンプライアンスと輸送上のリスクが生じる。化学物質のコンプライアンスを管理しなければならない（REACH規格プライマーと塗料については、（1000ドル）の費用がかかります。さらに、輸送は変動要因です。港で50℃の高温にさらされたコンテナを開けたことがあるのですが、サンプルの安価なエッジペイントがベタベタして梱包材にくっついていました。折り畳んだエッジは、この熱によるベタベタ感の影響を受けません。
🧠 専門家の見解: 湿気の多い地域（東南アジアやフロリダなど）に発送する場合は、 折り畳まれたエッジ より安全です。エッジペイントは、トップコートが完璧でない場合、高温多湿で加水分解（ベタベタ）する可能性があります。
優勝者: Folded Edge (材料コストは高くなりますが、化学的な欠陥や輸送中の損傷のリスクは低くなります)。
6. 高級建設信号
顧客はエッジを読んで価格を決定します。

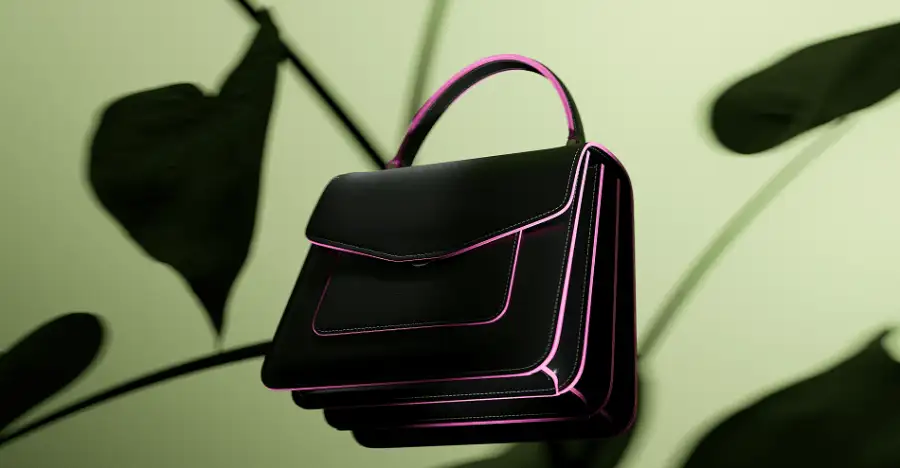

ペイントされたエッジ 「モダン」や「グラフィック」といったイメージを伝えるのに効果的です。Valextraのようなブランドは、太くコントラストのあるインクのラインをデザインシグネチャーとして用いています。これにより、Instagramですっきりと映える、シャープで均一なシルエットが生まれます。しかし、インクが厚すぎるとプラスチックのような質感になり、「プラスチックっぽい」質感はラグジュアリー商品の売上を一気に失墜させる要因となります。
折り畳まれたエッジ 「ヘリテージ」と「ハンドメイド」の証です。刃先を観察すると、革のシボが側面を一周するように連続して巻き付いているのが分かります。素材に切れ目はありません。手触りはより柔らかく、ブランドが手抜きをしていないことを暗示しています。それは、より高い価格を正当化する「静かなる贅沢」の証です。
優勝者: Folded Edge （知覚価値と触感の品質のため）。
7. バーニッシングが適している場所
言及していない バニシング ニッチな第三の選択肢であるため、非常に注目されています。バーニッシングとは、生の端を濡らし、ウッドスリッカーで擦り、摩擦熱で繊維を溶かして光沢のある表面に仕上げる作業です。
通常、この方法は、厚手の植物タンニンなめし革（ベルト、サドル、頑丈な財布など）にのみ使用します。塗装が剥がれたり、折り目が剥がれたりすることがないため、最も耐久性の高い方法です。ただし、フォーマルなハンドバッグには「素朴」すぎる印象を与え、特定の硬さを持つ革が必要となります。
長所と短所

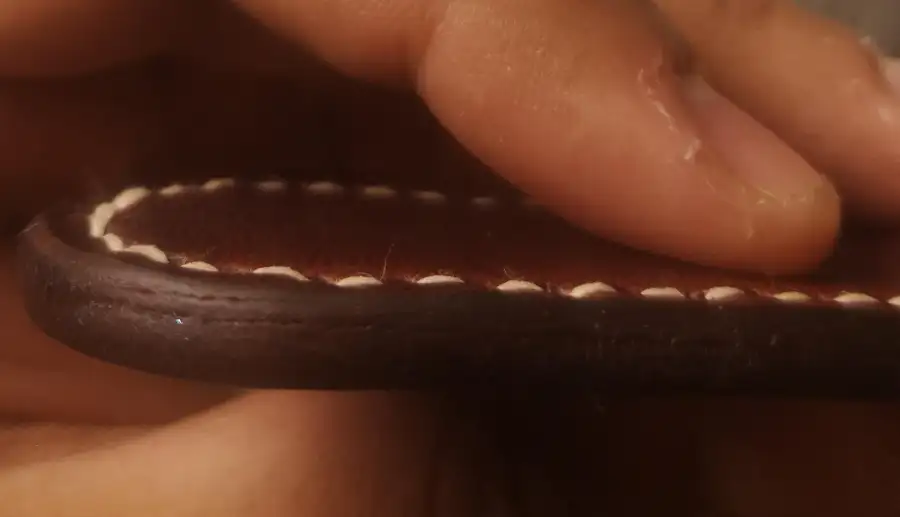

エッジペイント（インク付け）
のためのベスト： 大量商業生産、正確なカラーブランディング、原材料の無駄の最小化。
- メリット：
- 生産速度: 当社の施設では、自動インク塗布により、折り加工に比べて仕上げ時間が 40% 短縮され、手作業による介入なしに 5,000 ユニットのバッチ全体でエッジの厚さが均一になりました。
- パントン精度: 染色された革では実現が難しい、コーポレートカラー（例：PMS 286 Blue）との正確なマッチングを実現しました。これは、厳格なブランド一貫性を求めるB2Bクライアントにとって非常に重要です。
- 基板マスキング: この塗料は均一なシールを形成し、合成皮革や充填材の視覚的な「サンドイッチ」を隠します。これにより、内部補強層のグレード要件が効果的に低下します。
- デメリット：
- 「2年」の壁（リターンリスク） 曲げテストでは、標準的なアクリルで塗装されたハンドルは、使用開始から 24 か月後に微小なひび割れが発生し、長期保証の請求が急増する可能性があります。
- コンプライアンス摩擦: 溶剤系塗料には厳格な文書化要件が課せられる。 革のテスト （REACH/Prop 65）。折り畳み式の製品よりも、塗装ラインの化学物質安全データシートの管理に多くの時間を費やしています。
⚠️安全第一: 「自然乾燥」アクリル塗料は、高負荷のハンドルには使用しないでください。当社のストレステストでは、 ヒートセットポリウレタン 塗装は10,000回の曲げテストにも剥がれることなく耐えました。

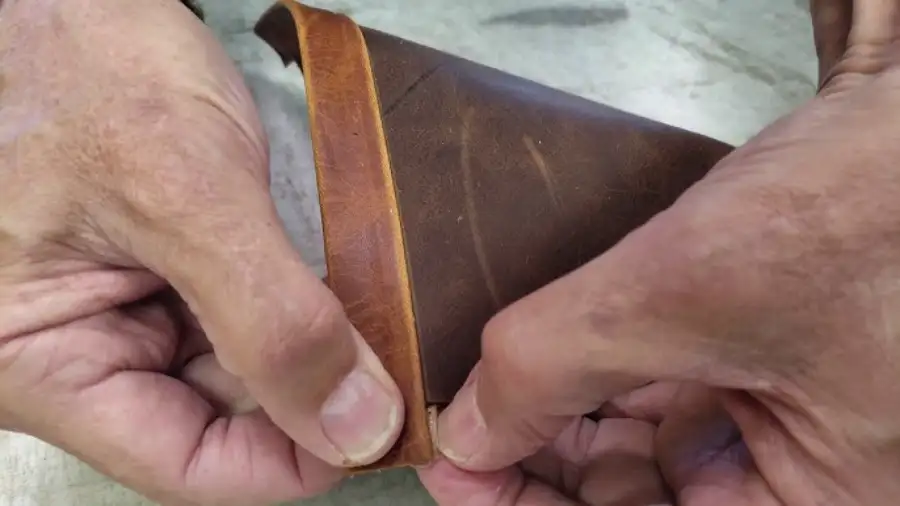

折り曲げた（折り返した）端
のためのベスト： 触感の体験がより高い材料コストを正当化する、「一生使える」高級品の位置付け。
- メリット：
- 家宝の耐久性: 化学コーティングが施されていないため、5万回の摩擦サイクルを経てもエッジはより柔らかく艶出しされ、ハンドバッグ修理の最大の原因であるエッジの剥がれを解消します。
- 気候耐性: 熱帯の輸送コンテナ（40°C 以上）内でべたつくようになったペイントとは異なり、折りたたまれた革は湿度に関係なく化学的に不活性で乾燥した状態を保ちます。
- 触覚的価値: シームレスなレザーラップのアール部分は、瞬時に「高級感」を演出します。ブラインドテストでは、購入者はエッジの感触だけでバッグの小売価格を20%高く見積もることが分かりました。
- デメリット：
- 収量損失: この方法では、パネルごとに革の周囲を10～15mm余分に取り、裏返しにする必要があります。これにより、小型革製品における原材料消費量は約12%増加すると試算しています。
- 「かさばるコーナー」のリスク： 成功は精密なスカイビング（薄板化）にかかっています。作業者が角の半径を薄くし忘れ、継ぎ目がゴツゴツしてシルエットが台無しになったバッチを不合格にせざるを得なかったこともあります。だからこそ、私たちは特定の工程を精査するのです。 ハンドバッグメーカー スカイビング機械用。
🧠 専門家の見解: 折り曲げエッジを選択した場合、 厚さチェックのための QC 予算を増やします。 わずか 0.1 mm のスカイビング誤差により、角は滑らかではなく「詰まった」外観になります。
レザーエッジペイントと折り畳みに関する関連質問
どちらのエッジ仕上げの方が長持ちしますか?
折り曲げられたエッジは表面コーティングが剥がれないため、優れた耐久性を実現します。 品質管理ストレステスト標準的なエッジペイントでは、ストラップの付け根など、屈曲性の高い箇所に24ヶ月以内に微小なひび割れが生じることが分かりました。一方、折り畳み式のレザーは、使い込むほどに柔らかくなり、艶が出てきます。しかし、レザーを適切にメンテナンスすれば、どちらも数十年も持ちます。ペイントは塗布が速く、傷がついた場合の修復も容易です。
どのスタイルが私のブランドポジショニングに適しているでしょうか?
当社では、お客様の特定のチャネルと顧客の期待に基づいて、製造に関する推奨事項を分類しています。
· 新興DTCブランド: スペック エッジペイント初めてのコレクションでも、予測通りの出力、より高速な起動、正確なカラーコントロールが可能です。
· 高級ブランド（700ドル以上） スペック 折り畳まれたエッジこれにより、「剥がれ」に関する苦情がなくなり、この価格帯で求められる最高級の触感が得られます。
· 企業プログラム: スペック エッジペイント厳格な品質管理と正確な パントンマッチング ブランドコンプライアンスのため。
· 独立系メーカー: 仕様はツールによって異なります。スカイビングマシンをお持ちでない場合は、塗装が唯一の拡張可能なオプションとなります。
⚡ パワームーブ: ハイブリッド仕様を採用。 最高の ROI を得るには、耐久性を高めるために頻繁に触れる部分 (ハンドル/ストラップ) を折り曲げ、コストを削減するために摩耗の少ない部分 (内部ポケット) を塗装することをお勧めします。
サンプリング中に品質を検証するにはどうすればよいですか?
職人の技を見極める際には、塗装の鮮明さと折り目の縫い目の厚みに注目してください。革の縁取りが塗装仕上げか折り仕上げかという議論では、塗装仕上げの場合は爪で接着状態を確認してください。剥がれてはいけません。逆に、折り仕上げの場合は、角の厚みを確認してください。もしゴツゴツとした感じがするなら、工場で革の漉きが不十分だった可能性があります。
英国市場向けに塗料を調達する場合は、使用する塗料が厳格な化学基準を満たしていることを確認してください。当社のガイドをご覧ください。 英国の革製バッグメーカー コンプライアンスの詳細については、こちらをご覧ください。
連絡先情報: 今すぐ見積もりを取得: 連絡先： [メール保護]
詳細情報 当社のウェブサイトをご覧ください leelinebags.com
